La instalación de nuestra bomba de calor sin conductos por su cuenta es difícil. Pero ahorramos $7,000.

Apoye el trabajo de CleanTechnica a través de Suscripción a subpila o en la barra–

El verano pasado hice algo muy ambicioso. Instalé un sistema de bomba de calor sin ductos de bricolaje casi por completo solo. Y no se trata de un sistema cualquiera sin ductos. Pero también son 5 bombas de calor interiores sin conductos (3 en el segundo piso) y 2 unidades exteriores. Nunca antes había hecho algo así. Pero quería ver qué tan accesible es una bomba de calor para un aficionado al bricolaje y cuánto dinero podríamos ahorrar. Alerta de spoiler: fue muy desafiante y tomó casi una semana de mi vida. Pero pude hacer el trabajo y ahorrar alrededor de $7,000.

¿Por qué instalar una bomba de calor casera?

¿Por qué haría algo tan ambicioso como una instalación de bomba de calor sin conductos? En primer lugar, quería ver qué tan realista, accesible y fácil sería un kit de bomba de calor sin ductos para construir un calentador de agua con una bomba de calor. ¿Serán iguales las bombas de calor? También me gustaría aprender más sobre los entresijos de estos sistemas y el proceso general de instalación.

Pero ahorrar dinero puede ser la razón más importante. En 2021, compramos una bomba de calor por conductos para toda la casa en un lado de un dúplex familiar en Cleveland por $12,500.

Este es un gran sistema. Pero queríamos ver si podíamos ahorrar dinero en el otro lado del dúplex, donde una antigua estufa de gas de 35 años estaba en sus últimas etapas. Recibimos una cotización para una instalación de bomba de calor sin ductos por valor de más de $15,000 en 2021 y no sentíamos que tuviéramos el presupuesto para gastar tanto dinero para reemplazar el sistema de calefacción y refrigeración en el otro lado del dúplex. El kit de bricolaje parecía costar aproximadamente la mitad y era muy atractivo.

Mi tercera y última razón es que quiero refrigeración directa en el nivel superior de este lado del dúplex. La bomba de calor de toda nuestra casa está al otro lado. Los acondicionadores de aire (incluidos los acondicionadores de aire reales) pueden dificultar el enfriamiento de los pisos superiores de su casa. Por lo tanto, optamos por una serie de unidades sin conductos para dirigir el aire frío hacia arriba.

Elegir una bomba de calor sin conductos de bricolaje

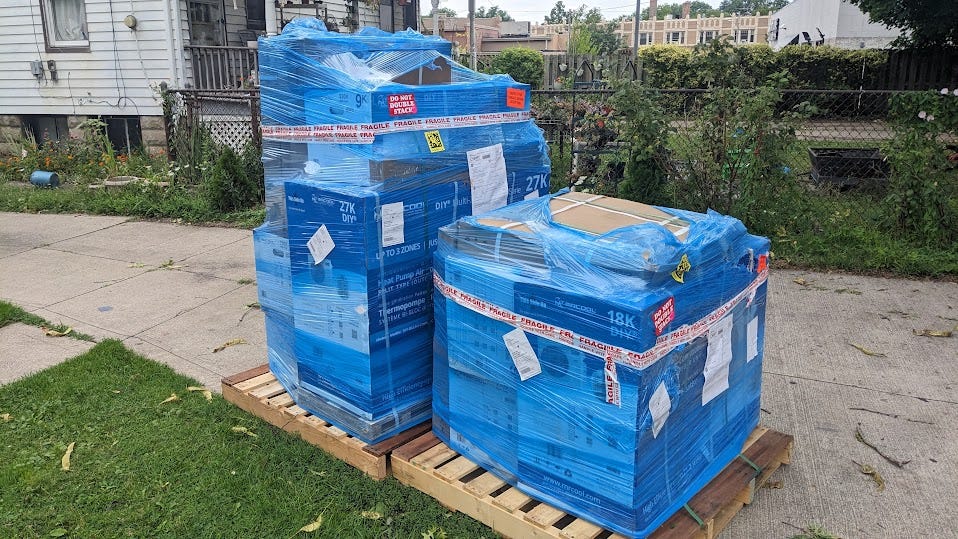

Decidí dar el salto y pedir un sistema de bomba de calor DIY Mr. Cool a un distribuidor en línea el verano pasado. El costo total de dos unidades exteriores y cinco unidades interiores es de $6500, lo que representa un ahorro significativo. Aunque gastamos $2,000 adicionales en asistencia laboral y algunas piezas. El sistema llegó en una caja sobre un palet grande a mediados de agosto.

Ahora, debo mencionar que me considero un 4 o 5 en una escala del uno al diez por ser un aficionado al bricolaje útil. He realizado muchos proyectos de viviendas en el pasado. Pero no tienen buenos conocimientos, destreza ni herramientas. Para prepararme para este ambicioso proyecto, vi muchos vídeos con antelación y leí atentamente el manual de instrucciones.

También traté de encontrar a alguien con más experiencia en HVAC para ayudar o dirigir la instalación. Aquí aprendí una lección importante. Es casi imposible obtener ayuda adicional una vez que comenzamos el camino de la instalación de bricolaje. Llamé a media docena de contratistas de HVAC, pero todos expresaron su preocupación por la responsabilidad por equipos que no fueron pedidos. Nadie quería ayudar con nuestro proyecto. Sigo pensando que estas empresas podrían obtener muchos beneficios del dispositivo. e ignorar la instalación en los casos en los que no se proporciona

Entonces me puse nervioso por mostrar esta gran instalación en solitario.

Instalación de la unidad interior

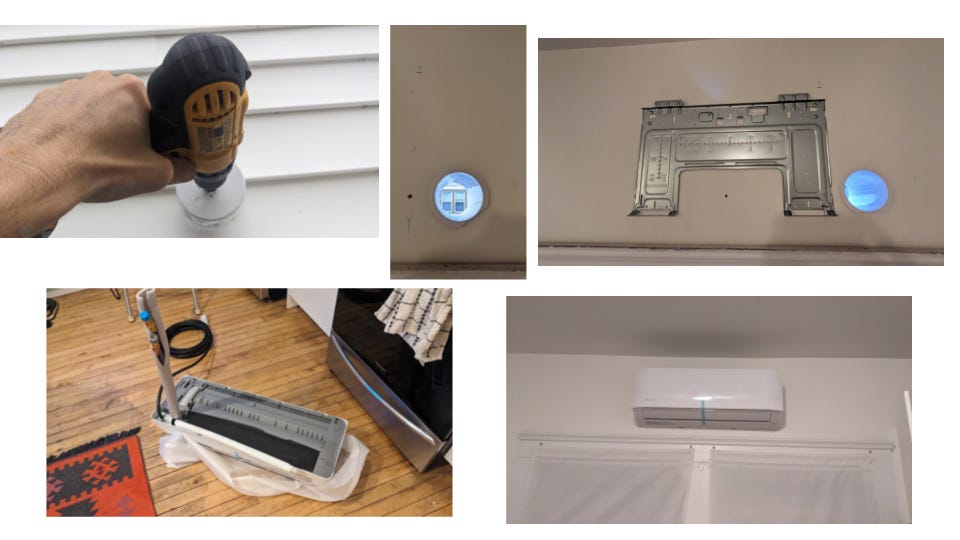

La instalación de un sistema de bomba de calor sin ductos primero requiere perforar un orificio de tres pulgadas y media a través de la casa para pasar las tuberías de refrigerante y los cables de comunicación de cada evaporador. No hace falta decir que fue intimidante. Mis primeros hoyos salieron bien. Pero después de los dos primeros hoyos el proceso empieza a llevar mucho tiempo. Más tarde supe que la sierra perforadora que estaba usando estaba casi completamente desmantelada. Así que los últimos hoyos fueron brutales. Este es un peligro de bricolaje sin un conocimiento básico profundo de las herramientas. Pequeños errores pueden ralentizar significativamente un proyecto. Si no tiene la experiencia y el conocimiento para reconocer lo que está pasando y hacer ajustes,

Cuando el orificio estuvo terminado, instalé el serpentín del evaporador en el soporte de montaje y encaminé las líneas de comunicación y de refrigerante fuera de la casa.

Todo esto salió razonablemente bien. Y me sentí un poco arrogante después de instalar el serpentín del evaporador. Pensar para sí mismo: “Vaya, puedo perforar un agujero en mi casa e instalar un serpentín de refrigeración. Sería muy útil”. Sin embargo, quedaban muchas dificultades por delante.

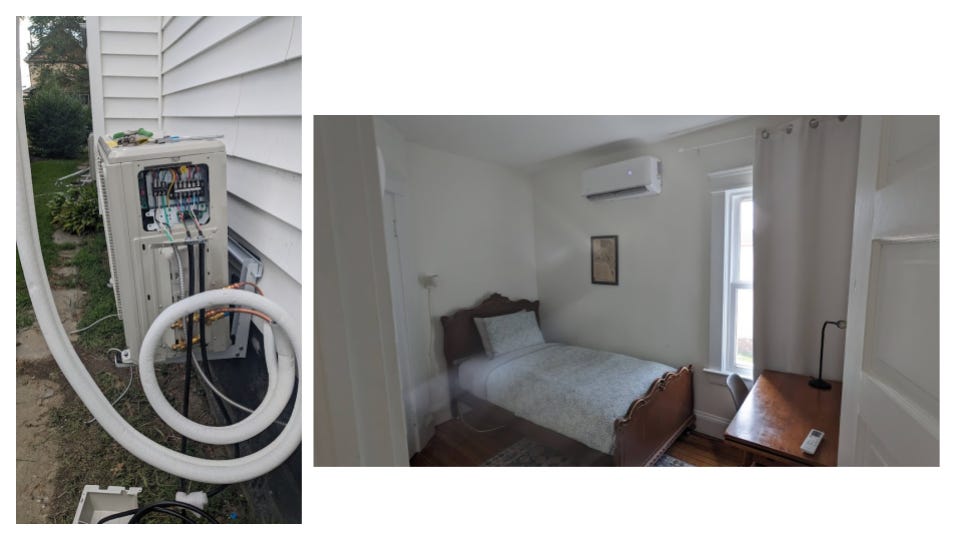

Unidad exterior, tuberías de refrigerante y condensado.

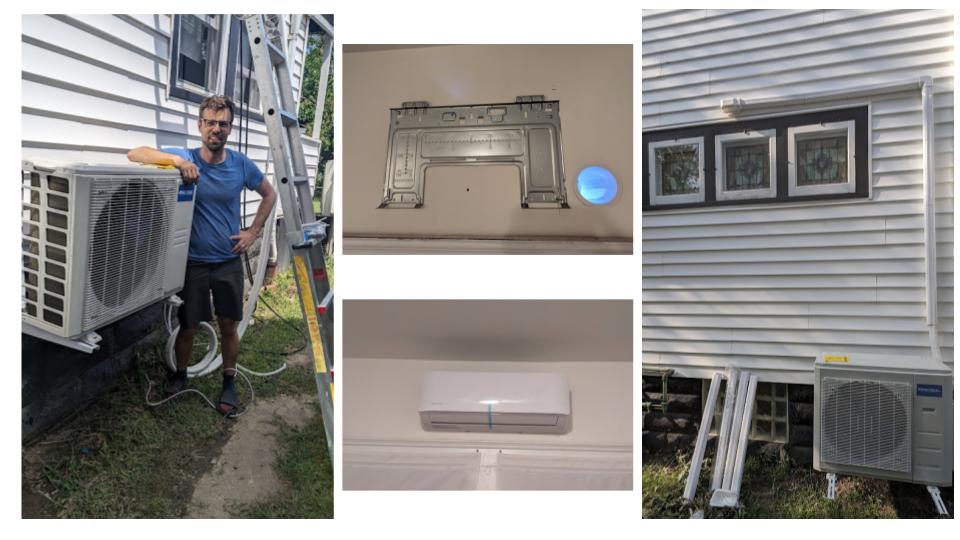

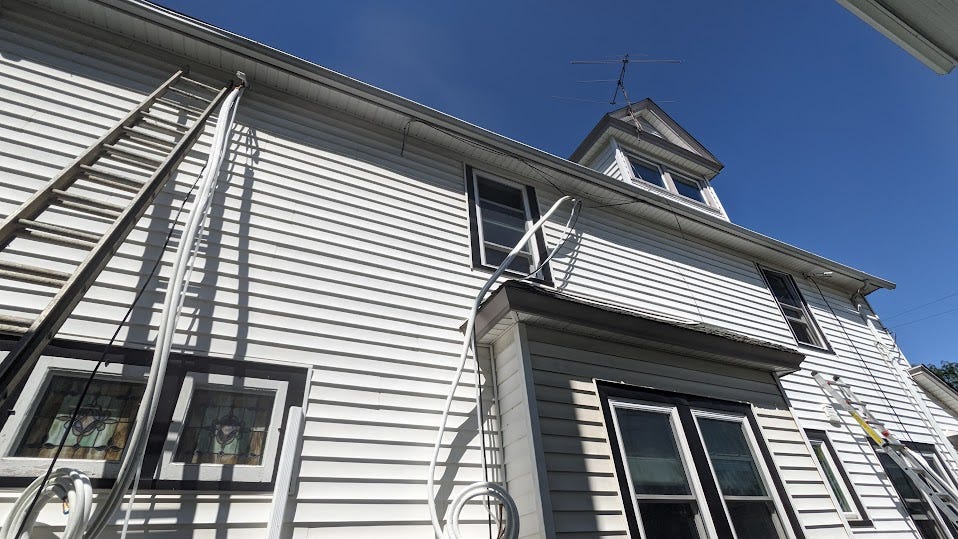

Centrando su atención en el equipo para actividades al aire libre Así que coloqué un soporte en la casa para mantenerla en su lugar. Tuve la ayuda de un vecino manitas. Luego, conecté la línea de refrigerante desde el serpentín interior al serpentín caliente. El secreto de los kits de bombas de calor de bricolaje como Mr. Cool es que usted mide y solicita tubos de refrigerante que sean lo suficientemente largos para conectar cada serpentín interior al serpentín caliente. Las mangueras de refrigerante precargadas vienen en muchos tamaños y es posible que le sobren algunas. (porque no quería pedir muy poco), así que tuve que enrollarlo junto a la bobina caliente.

También pasa las líneas de condensado y conecta los cables de alimentación y comunicaciones a la unidad exterior.

Para mí, el gran desafío de esta pieza fue instalar la unidad que sostiene (y se superpone) a la tubería de refrigerante. Pero esta prueba fue autoinfligida. En lugar de eso, compré la casa del Sr. Cool, que me pareció demasiado cara. Compré una casa genérica de la competencia para ahorrar dinero. Pero al final resultó ser un error. Instalar tuberías de refrigerante en una unidad típica es un gran desafío. Porque estas tuberías podrían ser demasiado pequeñas para mi trabajo. Se me acabó el tiempo y tuve que contratar a alguien que me ayudara para terminar de instalar la carcasa. Funcionan bien pero cuestan $1000.

Cableado de la unidad exterior

Finalmente, tuve que pasar energía desde el panel a la unidad exterior. Necesito dos unidades exteriores para mis cinco bombas de calor sin ductos. Y por suerte, uno de ellos pudo conectarse a la caja eléctrica de un viejo aire acondicionado. Necesito cables nuevos para otra unidad exterior. Nunca había hecho esto antes y aquí estaba “arreglándome con un poco de ayuda de un amigo” porque mi increíble vecino, ingeniero eléctrico, Glen, se apiadó de mí y me ayudó con el proceso mientras se me acababa el tiempo. Pasamos una tarde trabajando hasta medianoche para terminar los trabajos eléctricos del proyecto. Un gran desafío fue que los cables recomendados por el Sr. Cool eran demasiado grandes para conectarlos a la unidad. Glen pensó en una solución. Y si no hubiera contado con la ayuda de Glenn, habría dedicado mucho tiempo a la atención al cliente del Sr. Cool.

Después de aproximadamente 60 a 70 horas de uso, las unidades se instalaron y han estado funcionando excelentemente durante casi 18 meses. Nuestros huéspedes de Airbnb dicen que les encanta tener bombas de calor en cada habitación.

Lo interesante es que recibí una comparación lado a lado de una bomba de calor con conductos y una bomba de calor sin conductos en cada lado del dúplex. En mi opinión, los sistemas sin ductos funcionan mejor por dos razones importantes.

1. Refrigeración del piso superior: en verano, una bomba de calor sin ductos brinda refrigeración a los pisos superiores de la unidad mucho mejor que una con ductos. Es común en casas con dos o más niveles de aire acondicionado que cualquier tipo de aire acondicionado tenga problemas para llevar aire frío al segundo piso. Las bombas de calor sin conductos aportan mucha refrigeración al segundo piso, lo que aumenta enormemente el confort.
2. Costos de servicios públicos: El invierno pasado fue el más frío en años en la costa este. Estas bombas de calor sin ductos no solo funcionan bien sin resistencia eléctrica secundaria. Pero también utiliza literalmente la mitad de energía que el lado tubular de un dúplex. Esto constituye una comparación interesante entre los costos de energía y servicios públicos. (del cual hablaré en futuros artículos)

Pensamientos finales

Instalar una bomba de calor sin conductos de bricolaje puede ser un gran desafío. Si eres alguien como yo con un nivel de aptitud de 4 o 5 sobre 10, puedes hacerlo pero te llevará un tiempo y será difícil.

Mi gran error fue que mi primera experiencia instalando una bomba de calor sin ductos involucró muchas unidades interiores y exteriores en una casa de dos pisos, lo que requirió subir y bajar muchas escaleras. Podría cantar una canción diferente si la probara con una unidad en un garaje reformado.

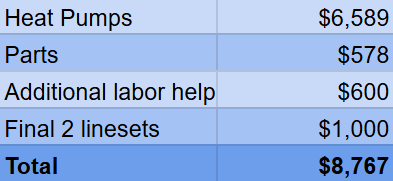

Lo positivo es que aprendí mucho sobre las bombas de calor. y ahorró alrededor de $7,000 en la instalación. El costo total de mi proyecto fue de $8,767 (sin incluir mi tiempo) para un buen sistema que fuera limpio y eficiente.

No creo que vuelva a hacer un sistema tan extenso. Pero considere uno o dos de nuestros sistemas de bobinas interiores en el futuro. ¿Ya has hecho tú mismo la instalación de tu bomba de calor? Háganos saber su experiencia en los comentarios a continuación.
